Copel - CuNi44Mn - Сuprothal® Wire

Internationale Entsprechung

Markierung Analogon W. Nr. Aisi Uns En Bestellen
MNMts43-0,5 CuNi44Mn1 Lieferung ab Lager, sofort verfügbar

Schematische Darstellung des kategorischen, desto weniger sind wir des Themas bewusst. Karel Capek.

Struktur

Copel — Thermoelement aus Kupfer-Nickel-Legierung, die 43−44% Nickel (Ni), 2−3% Eisen (Fe), 0,5% Mangan (Mn). Zinssaldo ist Kupfer (Cu). Auf seiner Verdienste ist diese Legierung zu einem anderen Kupfer-Nickel-Legierung schließen — konstantanu.

Würde

Hohe Korrosionsbeständigkeit und Wärmebeständigkeit, kann die Wärme bis zu 800 ° C ohne Verlust an Grundeigenschaften zu widerstehen. Es hat eine maximale thermische emf in einem Paar von Kupfer, chromel und Eisen. Zur gleichen Temperaturkoeffizienten — Minimum. Diese Eigenschaft ist inhärent nur zu dieser Legierung.

Die physikalische Qualität

Dichte 8,9 g / cm³, thermische Längenausdehnungskoeffizient 14 • 10−6 ° C-1, spezifischer Widerstand — 0,5 mO · mm2 / m. Thermo-emf bei temperature100 ° C beträgt 6,95 Volt und bei einer Temperatur von 600 ° C wird auf 49,0 Volt erhöht. Schmelzpunkt = 1290 ° C, Warmbearbeiten der Legierung bei t ° zugänglich bis 1150 ° C, und Legierungsglühen bei 800−850 ° C durchgeführt

Anwendung

Das Hauptanwendungsgebiet ist die Pyrometrie ist daher die Hauptdrahttyp gewalzt, zumindest — und der Rundstab des Bandes. Um genaue Daten bei der Messung niedriger Temperatur Thermoelement erhalten wird, mit einer maximalen thermischen emf verwendet. Für die positive Elektrode unter Verwendung von Kupfer, Eisen, chromel und negativ — alumel, Konstantan, Kopel. Da der Wert der thermoelektrischen Energie führt Thermoelement Chromel-Kopel (TCA). Es wird bei t ° bis 800 ° C, gefolgt von Kupfer und Eisen-Kopel Kopel (bis zu 760 ° C) aufgebracht. Copel ist auch für die Herstellung von Kompensationsdrähten verwendet. Zu diesem Zweck wird der Draht mit unterschiedlichen Durchmessern hergestellt, aber mit strengen technischen Anforderungen entsprechend GOST 3044−84. Die Kosten des Produkts hängt von dem Drahtdurchmesser, desto kleiner der Durchmesser, desto relativ höheren Preis.

Die chemische Zusammensetzung des Kopel MNMts 43−0,5 in% Metalle

Ni + Co Fe C Si Mn Cu Verunreinigungen
42,5−44 ≤ 0,15 ≤ 0,1 ≤ 0,1 0,1−1 54,4−57,4 nur 0,6

Lieferungen

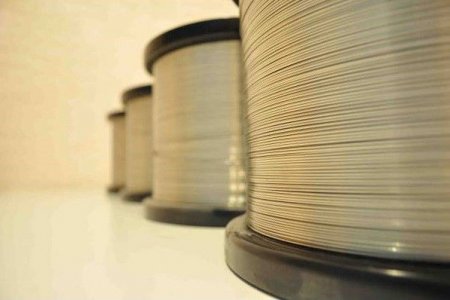

Die häufigste Marke ist MNMts 43−0,5 Kopel. Es kommt Form eines Drahtes (Durchmesser von 0,10 bis 12,0 mm), einem Rundstab (Ø 12,0 bis 100,0 mm) und die Dicke des Bandes, die 0,1−5,0 mm, und die Breite 3- 600 mm.

Die physikalischen Eigenschaften der Legierung Kopel MNMTS 43−0,5 bei 20 ° C

Härte, weiche Legierung HB 10 -1 Härte, harte Legierung HB 10 -1 Schmelzpunkt, ° C: Warmbearbeitungstemperatur, ° C: Annealing-Temperatur, ° C:
= 85 bis 90 MPa = 185 MPa 1290 1000 — 1150 800−850
