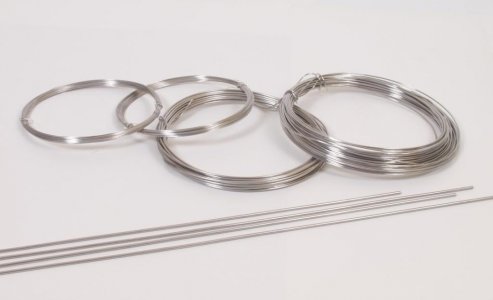

Draht für Thermoelemente vom Lieferanten Evek GmbH

Ein Thermoelement (Thermoelement-Temperaturtransmitter) ist ein Thermoelement, das in Mess- und Umformergeräten sowie in Heizungs-, Lüftungs- und Klimaregelungs- und Automatisierungssystemen verwendet wird.

Vorteile von Thermoelementen

  • Großer Temperaturmessbereich
  • Messung von hohen Temperaturen bis zu 1800 - 2200°C
  • Messung von niedrigen Temperaturen bis zu -50°C

Nachteile

  • Eine Genauigkeit von mehr als 1 °C ist schwer zu erreichen; es müssen Widerstandsthermometer oder Thermistoren verwendet werden.
  • Die Messwerte werden durch die Temperatur des freien Endes beeinflusst, wofür eine Korrektur vorgenommen werden muss.
  • Fehler aufgrund von Temperaturschwankungen an der Vergleichsstelle
  • Peltier-Effekt (bei der Ablesung muss der Stromfluss durch das Thermoelement ausgeschaltet werden, da dieser Strom die heiße Anschlussstelle abkühlt und die kalte Anschlussstelle erwärmt)

Arten von Thermoelementen

Die Anforderungen an Thermoelemente sind in GOST 6616-94 definiert.

  • Platin-Rhodium-Thermoelemente - TPP13 - Typ R; TPP10 - Typ S
  • Platin-Nickel Platin-Nickel Platin - TPR - Typ B
  • Eisen-Kupfer-Konstantan (Eisen-Kupfer-Nickel) TZHK - Typ J
  • Kupfer-Konstantan (Kupfer-Kupfer-Nickel) TMKn - Typ T
  • Nickrosil-Nisil (Nickel-Chrom-Nickel-Silizium) THN - Typ N
  • Chromel-Alumel - TXA - Typ K
  • Chromel-Konstantan ТХКн - Typ E
  • Chromel-Kupfer - TXK - Typ L
  • Kupfer-Kupfer - TMK - Typ M
  • Silch-Silizium - TCC - Typ I
  • Wolfram-Wolfram-TVR - Typ A-1, A-2, A-3

Vergleich von Thermoelementen

In der nachstehenden Tabelle werden die Eigenschaften verschiedener Thermoelementtypen beschrieben. In den Genauigkeitsspalten steht T für die Temperatur der heißen Verbindungsstelle in Grad Celsius. Ein Thermoelement mit einer Genauigkeit von B±0,0025G-T hätte zum Beispiel eine Genauigkeit von B±2,5°C bis 1000°C.

Typ des IEC-Thermoelementes Temperaturbereich °C (kontinuierlich) Temperaturbereich °C (kurzzeitig) Genauigkeitsklasse 1 (°C) Genauigkeitsklasse 2 (°C)
K (Alumel bis Chromel) 0 bis +1100 -180 bis +1300 ±1,5 -40 °C bis 375 °C ±0,004xT 375 °C bis 1000 °C ±2,5 -40 °C bis 333 °C ±0,0075xT 333 °C bis 1200 °C
J 0 bis +700 -180 °C bis +800 °C ±1,5 -40 °C bis 375 °C ±0,004xT 375 °C bis 750 °C ±2,5 -40 °C bis 333 °C ±0,0075xT von 333 °C bis 750 °C
N 0 bis +1100 °C -270 bis +1300 ±1,5 -40 °C bis 375 °C ±0,004xT 375 °C bis 1000 °C ±2,5 -40 °C bis 333 °C ±0,0075xT von 333 °C bis 1200 °C
R 0 bis +1600 °C -50 bis +1700 ±1,0 0 °C bis 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C bis 1600 °C ±1,5 0 °C bis 600 °C ±0,0025xT 600 °C bis 1600 °C
S 0 bis 1600 -50 bis +1750 ±1,0 0 °C bis 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C bis 1600 °C ±1,5 0 °C bis 600 °C ±0,0025xT 600 °C bis 1600 °C
B +200 °C bis +1700 °C 0 bis +1820 ±0,0025xT von 600 °C bis 1700 °C
T -185 bis +300 -250 bis +400 ±0,5 von -40 °C bis 125 °C}} ±0,004xT von 125 °C bis 350 °C ±1,0 von -40 °C bis 133 °C}} ±0,0075xT von 133 °C bis 350 °C}
E 0 bis +800 -40 °C bis +900 °C ±1,5 -40 °C bis 375 °C ±0,004xT 375 °C bis 800 °C ±2,5 -40 °C bis 333 °C ±0,0075xT von 333 °C bis 900 °C
